XMC型攪拌站除塵器開發新技術

概述：



　　XMC型脈沖除塵器是我公司針對攪拌站除塵開發的新技術。其O的優勢在于成功地解決了含塵濃度高、粉塵粘性大、溫度變化范圍廣的煙氣治理這一老大難題。經處理后粉塵的排放濃度遠低于O一類地區50mg/Nm3的排放標準，除塵效果頗為理想。

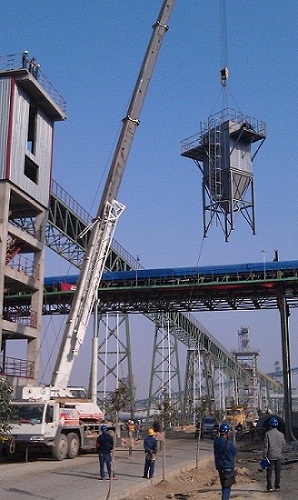

攪拌站除塵器



工作原理：



　　含塵氣體由進氣口進入除塵器，粉塵與異流板發生碰撞，較粗顆粒的粉塵在撞擊下受慣性力量和重力的作用落入灰斗，較細的粉塵以均勻的速度進入箱體，經濾袋過濾后，粉塵被擋在濾袋的外面，氣體透過濾袋，經凈化后沿濾袋內部進入凈氣室，通過引風機排出。



　　隨著過濾工況的不斷進行，附著于濾袋外表面的粉塵不斷增多，氣流通過的阻力也不斷加大，當阻力達到一定值時，除塵器的通風能力將會明顯下降。為了確保除塵器除塵效果穩定，我們設置了定時定壓兩種清灰系統，該系統的運行由PLC來完成。整個過程如下：PLC按一定的時間間隔和寬度發生脈沖信號，控制脈沖閥動作，氣體成脈沖狀由脈沖閥噴向凈氣室進入濾袋，氣體在濾袋內瞬間膨脹。由其內部排向外部，將積附在濾袋外表面的粉塵清除。在清灰過程中，每噴吹一次的時間稱為脈沖時間一般為0.1－0.2秒；兩個相鄰脈沖開動的間隔時間為脈沖間隔或稱噴吹間隔；全部濾袋完成一個清灰循環的時間為脈沖周期或噴吹周期，調整脈沖間隔和脈沖時間，可使除塵器阻力保持在限定范圍內。脈沖時間長，脈沖間隔短，則除塵器阻力下降，反之則上升。



結構特點：



　　除塵器采用積木式布置，分幾個單元。采用下進氣方式，進、出氣口設置在兩端，煙道內設導流板，脈沖閥、閥門集中布置于除塵器頂部，并作防護、防雨處理。主體采用鋼性支撐，頂部設檢修門蓋，可方便進行換袋，設備已設計了防雨措施。整個設備由以下部分構成：



　　◆除塵器主體：含凈氣室、箱體、灰斗、閥門、濾袋等；



　　◆噴吹清灰系統：含脈沖閥、壓力傳感器、及其他管路。



　　◆電控系統：PLC可編程序控制柜。



　　◆輸灰系統：采用螺旋輸送機、星型卸料器卸灰。



　　◆ 防雨：頂部為坡度設計，清灰系統安有防護罩，頂蓋內設密封膠條。



特點：



　　本除塵器結構為攪拌站成熟型式，屬O先進結構型式之一。較O傳統的上進氣式、管道外露式結構，具有以下顯著特點：



　　◆采用下進氣方式，粗顆粒粉塵可以直接沉降于灰斗中，可起到預收塵作用，只有細小粉塵接觸濾袋，這樣避免了大顆粒粉塵對濾袋的沖擊和損壞。此外，進氣管道內設均流板，可使煙氣均勻進入各氣室，防止個別單元因進氣量大而使濾袋加速磨損。



　　◆進、出氣管道設在除塵器中部，外形美觀、整齊、便于安裝及保溫處理。同時可有效的減少管路的壓力損失，降低能耗。



　　◆濾袋與花孔板的密封為彈性鋼圈卡緊結構，只要打開除塵器的頂部蓋板，就能方便地把濾袋從頂部取出。使濾袋的安裝、更換變得非常輕松、方便，大大減少工人的勞動強度及日常維護量。



　　◆選用O知名專業廠家的優質濾袋，使用壽命長，減少維護費用。且濾袋長度方向采用獨特的加工技術，無開裂，密封性好。



　　◆除塵器與煙氣排放管道設有冷風閥，避免煙氣溫度過高出現燒袋現象發生。



　　◆合理的管路及清灰系統設置，可定時或定阻進行清灰，使除塵器阻力能穩定在1400Pa左右，運行阻力小，收塵效率高。



　　◆采用線性鋼體與橡膠軟體線面接觸的密封方式，結構簡單、密封可靠、漏風率極低，保證了除塵器的連續可靠運行。



　　◆設備自動化程度高，全部過程可由微機實時監控，無需人工操作，全面實現自動化管理。
