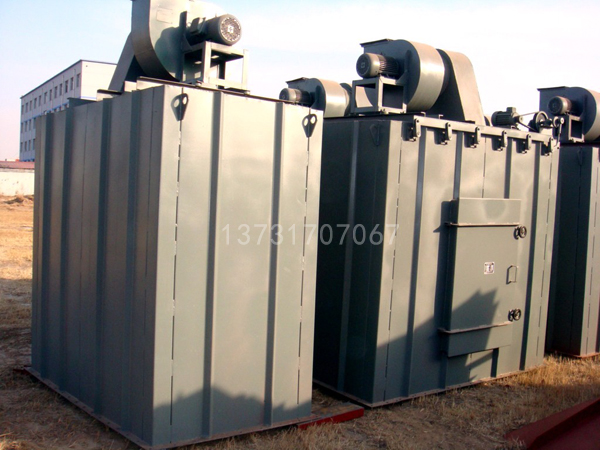

HD型單機除塵器具有體積小、處理風量大、結構緊湊、使用方便可靠等優點，從除塵器上清除下來的粉塵可直接排入倉內，亦可直接落在皮帶上或其它排塵設備上。該除塵設備是專為水泥廠庫頂、庫底、皮帶輸送轉運點及其它局部塵源的除塵而設計的，也可以用于其它行業
服務電話：13091153069（同微信）
一、HD型單機除塵器結構組成及特點：
HD型單機除塵器結構由風機、箱體及灰斗三個部件組成，各部件安裝在一個立式框架內，結構為緊湊，各部件的結構特點如下：
1、風機部件選用通用標準風機，便于維修更換，并采用隔震設施，噪聲小。

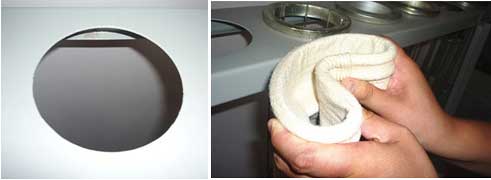

2、除塵濾袋選用滌綸濾布制成的圓筒形濾袋，過濾效果好，使用壽命長。
3、清灰機構是采用電動機帶動連桿機構，使濾袋抖動而清除除塵濾袋內表面粉塵的方法，其控制裝置分手控或自控兩面三刀種，自控是在風機連續工作時間時，清灰機構定時自動振打清灰。手控即風機停機后清灰機構自動工作，數十秒后自動停機，亦可根據需要隨時開動清灰機構(電機)振打清灰，清灰時間由用戶自行調節時間斷電器。
4、灰斗采用抽屜式和灰斗式兩種結構，清除粉塵十分方便。
二、HD型單機除塵器工作原理：
HD型單機布袋除塵器是將含塵氣體由除塵器入口進入箱體，通過除塵濾袋進行過濾，粉塵被留在除塵濾袋內表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內，亦可以接排風管將尾氣排到室外。隨著過濾時間的增加，除塵濾袋內表面黏附的粉塵也不斷增加，除塵濾袋阻力隨之上升，從而需要清灰，清灰完畢后，單機袋式除塵器又正常進行工作。HD型單機除塵器采用自控清灰機構進行定時振打清灰或手控清灰機構人工停機后自動振打數十秒，使粘在除塵濾袋內表面的粉塵抖落下來。粉塵落到灰斗、抽屜或直接落到產塵設備中。
HD型單機除塵器包括機架，電機，風機，電控箱，濾塵袋，門，振動電機，振動機構，落料斗，接塵斗，接塵門及濾塵架，機架包括上殼體和下殼體，電機及風機設于上殼體內，濾塵袋、落料斗及接塵斗設于下殼體內，濾塵架設于上殼體和下殼體之間，濾塵袋與濾塵架連接，在機架與濾塵架之間設有彈性密封墊，振動電機通過振動機構與濾塵架連接，下殼體一側設置進風口，上殼體上方設置出風口，電機及振動電機分別與電控箱連接。
HD型單機除塵器分A、B、C三型，A型設灰門、B型設抽屜，C型既不設灰門也不帶抽屜，下部加法蘭根據用戶要求直接配接在庫頂、料倉、皮帶運辦機等揚塵設備上就地除塵，粉塵直接回收。
三、HD型單機除塵器產品優勢：
1、采用電機帶動連桿機構，進行定時搖振清灰或手控清灰；
2、體積小，運用靈活，除塵效率高；
3、設計多種集灰結構，清灰更方便。
四、HD型單機除塵器的三種排灰方式：
1、HD型單機除塵器底部設有灰斗集灰，粉塵落入灰斗中，由工作人員定期清理，主要適用于濃度不高的通風口氣體凈化。
2、HD型單機除塵器底部設有抽屜集灰，直接落入抽屜，直接將抽屜抽出，排灰更方便。一般適用于庫底及輸送設備的揚塵點。
3、HD型單機除塵器底部為敞開式，不設有灰斗和抽屜，粉塵直接回收，專用于煤倉、料倉、庫倉的粉塵凈化和收集。
五、HD型單機除塵器性能參數：
|
型號規格 性能 |
HD8924 (ABC) | HD8932 (ABC) | HD8948 (ABC) | HD8956 (ABC) | HD8964 (ABC) | HD8964L (ABC) | HD8980 (ABC) |
| 處理風量(m3/h) | 1000-1500 | 1500-2000 | 2000-3000 | 3000-3480 | 3480-4200 | 4200-5200 | 5200-6000 |
| 除塵器阻力(Pa) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| 過濾面積(m2) | 10 | 14.48 | 20 | 25 | 29.0 | 35 | 40 |
| 過濾風速(m/min) | < 2.5 | ||||||
| 除塵效率(%) | > 99.9 | ||||||
| 風機功率 | 3 | 3 | 5.5 | 5.5 | 835 | 8.5 | 11.0 |
| 清灰電機功率 | 0.25 | 0.25 | 0.25 | 0.37 | 0.37 | 0.37 | 0.37 |
| 風機電機型號 | Y9L00-2 | Y100L-2 | Y232S1-2 | Y132S1-2 | Y132S2-2 | Y132S2-2 | Y169M1-2 |
| 清灰電機型號 | AQ27114 | AQ27114 | AQ27124 | AQ2-7124 | AQ2-7124 | AQ27124 | Y801-4 |
