濕式旋風脫硫除塵器

　　工業鍋爐燃煤引起的煤煙型大氣污染是我國面臨的重要環境問題之一。燃煤產生的主要大氣污染物是粉塵和二氧化硫，它們不但威脅到人類的健康，而且嚴重威脅著地球資源和生態環境，因此控制煙煤煙塵與二氧化硫污染勢在必行。雖然單個中小型工業窯鍋爐排放量有限，但中小型工業鍋爐總體數量大，約占全國煙煤鍋爐的70％。據報道中小型工業鍋爐排放的粉塵和二氧化硫量占我國總排放量的l/3以上。因此在采取低硫燃料、型煤固硫的同時，開發和推廣適合我國國情尤其是中小型工業鍋爐的簡易消煙除塵脫硫設備，對改善人類生存環境具有十分重要意義。簡易煙氣脫硫除塵技術一般是在各類除塵設備的基礎上，采用石灰、沖渣水等堿性漿液為吸收劑，應用水膜除塵、文丘里除塵、旋風除塵和旋流塔、篩板塔、鼓泡塔、噴霧塔等相結合同時除塵、脫硫。已形成沖擊旋風除塵脫硫、濕式旋風除塵脫硫、麻石水膜除塵脫硫、脈沖供電除塵脫硫、多管噴霧除塵脫硫、噴射鼓泡除塵脫硫等在同一設備內進行除塵脫硫的煙氣脫硫技術。本公司引進開發的濕式旋風脫硫除塵器，是一種經濟實用、效果突出的除塵、脫硫一體化設備。
1、脫硫除塵的主要原理
　　 此種脫硫除塵器為旋風、噴淋組合式脫硫除塵設備。煙氣由除塵器上部切線進入塔體，在煙氣入口設置了堿性吸收液噴淋裝置。將鍋爐連續排污水或堿性吸收液引至水箱，通過水泵管道、特制噴嘴將其噴入煙氣入口處。利用煙氣的高速旋轉流動加速噴淋水霧化，擴大了煙氣與吸收液的接觸面積，煙氣被水淋濕后又加速了微小塵粒的凝聚，通過旋風使灰塵與塔壁碰撞，從而得到捕捉，達到除塵目的。在此同時，煙氣中的二氧化硫及三氧化硫與噴淋液中的堿性物質起反應，生成硫酸鹽，達到脫硫目的。由于除下來的灰塵帶有水分，使出灰呈半干半濕狀態，通過閥門至集灰室收集后，集中清理排放。

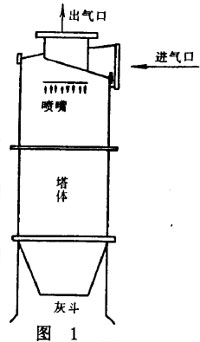

2、濕式旋風脫硫除塵器結構示意圖
　　脫硫除塵器主要由塔體、進氣口、出氣口、噴頭、灰斗組成。
3、主要性能和特點
　　3.1　該產品為除塵脫硫一體化設計，占地面積小，出灰不揚塵，不需設立沉淀池，初投資少，操作簡單，運行費用低，使用壽命長，是中小型鍋爐脫硫除塵的理想產品。
　　3.2　除塵器內壁襯砌鑄石耐酸混凝土的耐磨層，并用拉網板加筋固定，提高了除塵器的使用壽命。
　　3.3　由于在除塵器內部裝有柵板慣性除塵裝置，芯管內部裝有導流裝置，構成了多級綜合除塵，對于粒徑5um以下的粉塵有較高的除塵效果，比目前采用的普通的旋風除塵器的除塵效率提高5％。
　　3.4　本產品具有綜合治理功能，除塵器配有機械清灰裝置，半濕式粉塵由輸灰車運走。便于管理，減少二次污染。
　　3.5　該除塵器耗水量30kg/h·t左右，而且不必設置沉淀池等設施，管理簡單。
4、產品的主要指標
　　處理煙氣量：3000～30000m³/h(可與l～lOt鍋爐配套使用)
　　除塵效率：90～94%
　　脫硫效率：40～50％
　　除塵器阻力：680～880Pa
　　耗水量：30kg/h·t
5、結論
　　5.1　該脫硫除塵器設計獨特，具脫硫、除塵一體，減少了設備初投資，經濟實用。
　　5.2　除塵脫硫效率高、各項排放指標符合O有關標準。
　　5.3　體積小(僅為其它濕式脫硫洗滌器的50％左右)。
　　5.4　適用于中小型燃煤鍋爐的煙氣凈化，在O已普遍推廣應用。
