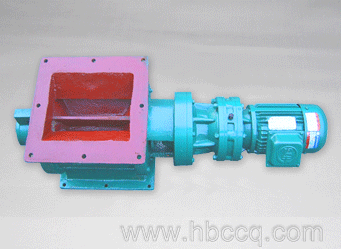

YJD系列卸料裝置，又名電動卸灰閥（星型卸料器），它由電機、齒差行星減速器（X）或針綸擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。

星型卸料器（星型卸灰閥）是粉體工程專上的儲存、給料、定量供料、氣流輸送和除塵設備系統中排灰的主要設備，袋式除塵器及旋風除塵器出口都配有星型卸料器（或星型卸灰閥），將除塵器灰斗中粉塵及時排出又保證除塵系統的密閉。此卸料器適用于粉狀物和顆粒狀物料，為環保、冶金、化工 、糧食、食品、等工業部門廣泛應用。

星型卸料器閥體和葉輪可用鋼板焊制，也可鑄造。采用鑄種造結構葉片耐磨性好，葉片與傳動軸鋼型連接結構緊湊工作可靠，輕便節能。

工作原理：星型卸料器工作時，粉塵靠重力落入，充滿上面和側面的星形葉片空格。葉片轉子由電動機通過減速機轉動軸帶動，葉輪轉到下部粉塵靠自重卸下。這種卸塵器一般都安裝在除塵器灰斗下部，為保證連接處的嚴密不漏風，在回轉卸料器的上部應經常保持（儲存）一定高度的粉塵。因為葉輪轉動時，卸完粉塵后葉輪轉上的那一面經常是沒有粉塵的，所以容易使空氣漏入。為了保持一定高度的灰柱，而且不致卸空，最好在灰斗內裝設料位信號設施，并與卸塵閥的電動機建立連鎖。

本機特點：

1、結構緊湊，造型美觀，使用方便。

2、運轉平穩，噪音低。

3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。

4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）。

5、本產品采用00號減速機專用潤滑脂，請定期檢查，加油。

A型外形安裝尺寸表 (mm)
型號	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

星型卸料器技術參數

型號 數據 名稱		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用戶要求訂作
工作溫度℃		T≤80℃
物料		粉狀，顆粒狀
電 機	型號	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301
